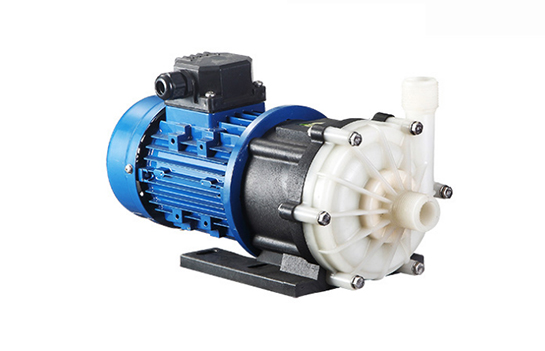

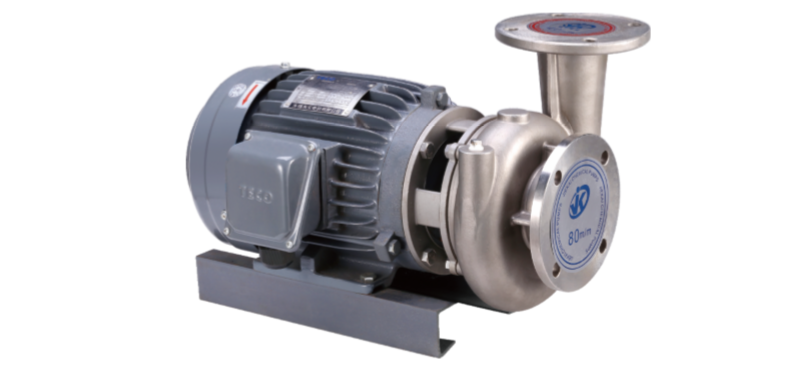

不銹鋼磁力泵的進出口管路需要怎么安裝，不銹鋼磁力泵的吸水口一般來說高過出口處，是因?yàn)槲跒榈蛪毫?，水的密度小水流量慢，為了更好地達到供水穩定平衡規定。出水是壓力流水流量快，同管徑流量大，因此決定連接的吸水口要高過出水口管徑。進出需加排放閥，出口處縮徑另裝止回閥.

一.不銹鋼磁力泵的吸入口管路安裝：

1.管徑不銹鋼磁力泵入口處管徑應該比進口直徑達1-2級后同樣；往復泵入口處管徑應該比進口直徑達1-3宗級后同樣；總而言之，須要做好水利學測算，應達到泵必需的汽蝕余量的規定。

2.管路的坡度若泵出入口管線很有可能從在氣體，而吸液設備高過泵時，則進口管道由吸液設備坡向泵，坡度為1：6為宜。

3.切斷閥為了更好地易于檢修和開車，應設定切斷閥并盡可能的接近泵入口處，口徑應與管徑同樣。為了更好地節省閥門的投入，當吸入管徑比進口管徑達兩級時，可選用比進口管徑大一級的閥門，但須要檢算汽蝕余量。若系統僅有一臺泵，切斷閥壓力等級應與進口管道同樣，若有兩臺或兩臺以上泵時，則切斷閥及他與泵中間的管件等級不低于應為正常操作溫度下出口處壓力的3/4。

 4.過濾裝置小間隙泵，磁力泵除物料臟或特別要求外，一般來說不設永久過濾裝置，但規定設開車用臨時性過濾裝置。當口徑大于或等于40時，也應設永久過濾裝置，常常選用Y型過濾器，組裝緊貼泵吸入管路切斷閥的下游。

5.緩沖罐往復泵當汽蝕余量必能符合要求時，可在繃得進口管道上設定緩沖罐。

二.磁力泵排出管路安裝：

1.切斷閥泵出口處應設定切斷閥，門的口徑應與管徑同樣。若管徑比泵的出口處管徑竟大一級或大兩級以上時，則閥門可比管徑小一級。針對出入口壓差大于4.0Mpa的磁力泵宜設串聯的雙切斷閥。

2.泄壓閥每臺往復泵和轉子泵出口處與一個閥門中間，應設定安全閥，若泵自備，則可以不另設。蒸汽往復泵出口沒有壓力減壓閥，但當泵失控時，壓力可能超過泵體承受的壓力或泵壓力超過下游系統時，應在泵出口設置壓力減壓閥。其他類型的泵在關閉出口閥壓力可能增加對管路或設備的損壞時，應設置安全閥。
