【概述】

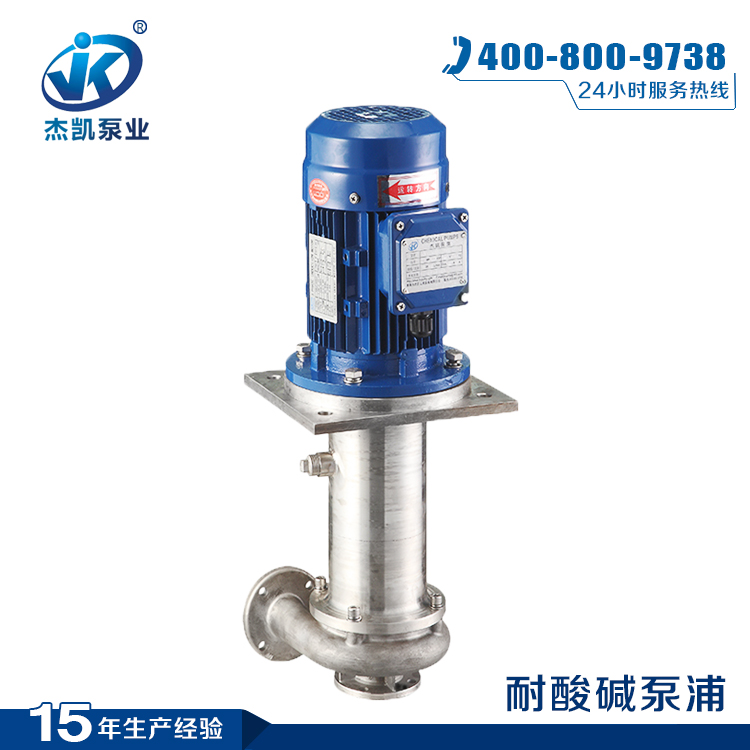

   JKV型化不銹鋼槽外泵是單級單吸懸臂式離心泵，其標記額定性能點和尺寸等效采用國內標準ISO90001，是一種

用以取代舊版耐腐蝕泵更新換代的效率高節能新型產品，適用于化工、石油、冶金、電站、食品、制藥、合成纖維等

部門輸送化學藥液在20℃～70℃的腐蝕性介質或物理、化學性能類似于水的介質。

   針對不同的使用工況，使用不同的材質，比如輸送河水、生活污水等，一般使用鑄鐵液下泵，輸送液體硫磺，一般

就用304的材質，輸送酸堿，根據不同的溫度，選擇FRPP或氟塑料，輸送特種腐蝕性介質，比如濃硝酸，一般用304L或

者高純鋁都可以。

【不銹鋼槽外泵】的性能范圍：流量為4.8-50.4m3/h、揚程為5-23m.

泵浦材質為：SUS304/SUS316

軸心材質為：SUS304

橡膠材質為：VITON

電源頻率為：50HZ

電壓為：三相380V

接管方式為：法蘭式

【不銹鋼槽外泵】閉式葉輪：液下泵葉輪兩側均有蓋板，蓋板間有4-6個葉片，當葉片彎曲方向和液下泵旋轉方向

相反時，稱為后彎式葉片。一般葉輪的葉片均為后彎式葉片。這種液下泵閉式葉輪效率高，使用較多，適合抽不含

固體顆粒及纖維的清潔液體。液下泵的閉式葉輪有單吸和雙吸兩種類型。雙吸葉輪比單吸葉輪流量大。

【不銹鋼槽外泵】參考曲線圖

疑難故障：
吸入閥有雜物或未打開，或吸入管堵塞、管路系統密封性差、從軸封處吸入空氣、灌泵系統故障
解決辦法：
打開吸入閥，排除雜物，疏通吸入管。檢察管路，尤其分段試壓連接法蘭處，堵漏。更換軸封，壓緊填料密封檢

查及維修灌泵系統
